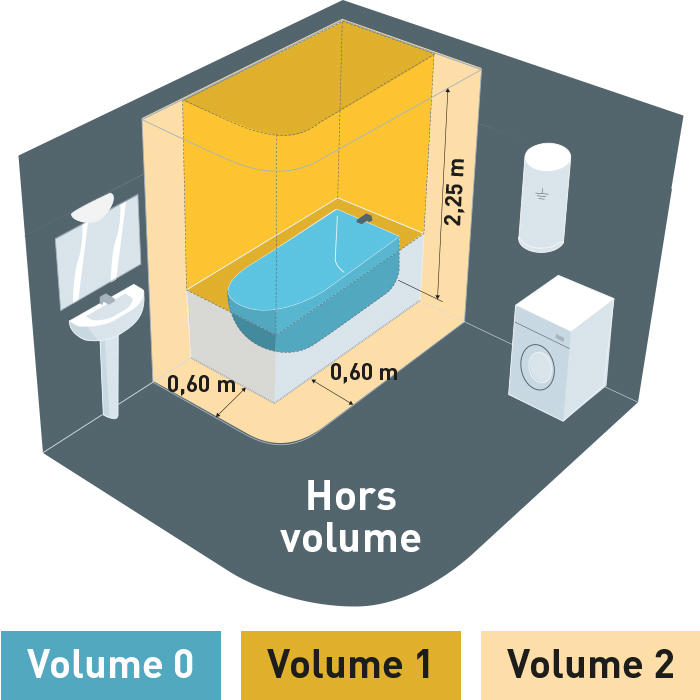

Les 3 volumes de la salle de bains
La norme NF C 15100 d’installation électrique défini les indices de protection IP (Ingress Protection) pour les équipements électriques dans des zones spécifiques de la salle de bain. L’IP se caractérise par deux chiffres. Le premier chiffre (X) désigne le niveau de protection contre les solides. Le deuxième qualifie le niveau de protection contre les liquides. Plus le deuxième chiffre est élevé, plus l’appareil est donc résistant à l’eau.
Source : Legrand.fr
Source : izi by edf

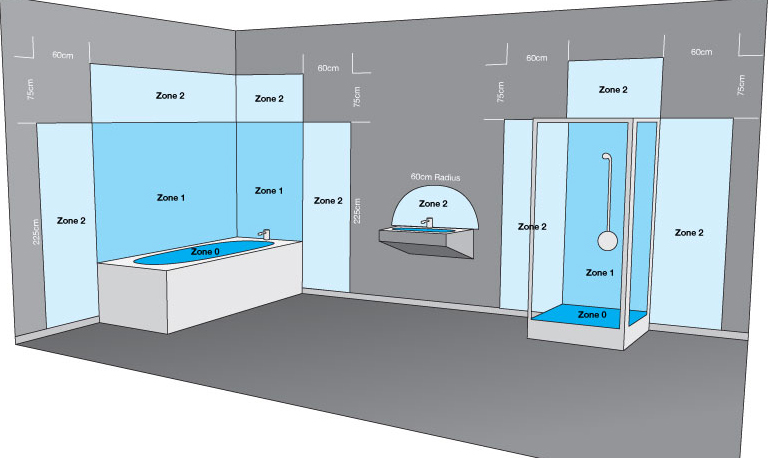

Voici un résumé des exigences en fonction des volumes :
- Volume 0 : À l’intérieur de la baignoire ou de la douche, les appareils doivent avoir une protection IPx7 (protection contre l’immersion).
- Volume 1 : La zone autour de la baignoire ou de la douche, jusqu’à une hauteur de 2,25 m. Les appareils doivent être au minimum IPx4 (protection contre les projections d’eau) et parfois IPx5 s’il y a un risque d’arrosage intensif.
- Volume 2 : Zone s’étendant jusqu’à 60 cm autour du Volume 1. Les équipements doivent être au minimum IPx4.
Les équipements en dehors de ces volumes n’ont pas de contraintes spécifiques, bien qu’il soit recommandé de privilégier des équipements protégés selon l’environnement d’humidité de la salle de bain.
Sécurité des équipements électriques : Indices de protection IPX et classes de mise à la terre
Source : Legrand.fr
L’éclairage dans la salle de bain
Pour l’installation d’une lampe dans votre salle de bain, il est essentiel de respecter les normes de la NF C 15-100. Les types de points lumineux autorisés sont les suivants :
- Des luminaires IPX7 uniquement dans le volume 0 (TBTS 12 Volts) ;
- Des luminaires IPX5 dans le volume 1 (TBTS 12 Volts) ;
- Des luminaires IPX4 dans le volume 2 (TBTS 12 Volts ou classe II).
Dans la salle de bain, il est recommandé d’installer les points lumineux dans l’espace hors volume. Par exemple un point lumineux central au plafond, ainsi qu’un éclairage supplémentaire au-dessus du miroir, dans l’espace hors volume.
Le chauffage dans la salle de bain
Les radiateurs et les sèches-serviettes électriques fonctionnent sous une basse tension de 230 V et ne sont pas autorisés dans les volumes 0 et 1. Ils peuvent néanmoins être installés dans le volume 2, à condition qu’ils soient de classe II et dotés d’un dispositif différentiel de 30 mA pour garantir la sécurité.
En règle générale, les sèches-serviettes sont conçus pour un usage en salle de bain et relèvent de la classe II, ce qui les rend appropriés pour le volume 2. En revanche, les radiateurs de type convecteurs électriques, qui appartiennent à la classe I et ne sont pas destinés aux pièces d’eau, doivent être installés dans les zones hors volume afin d’éviter tout risque de projection d’eau.
Mise à la terre dans les salles de bain
Depuis 1969, les pièces humides, telles que les salles de bain et de douche, doivent être équipées d’une mise à la terre, conformément à la norme NF C 15-100, applicable aux logements neufs ou rénovés. Depuis 1991, cette obligation s’étend à toutes les pièces d’un logement, y compris les pièces sèches.
Il est également nécessaire de relier à la terre les canalisations, les masses métalliques et les points d’éclairage spécifiques à la salle de bain, en ajoutant une liaison équipotentielle. Ce dispositif de protection prévient les risques en évacuant les fuites de courant.
